Реконструкция загородного дома

Существующее положение:

Одноэтажный коттедж площадью около 250 м.кв., с монолитным фундаментом и кирпичными наружными стенами толщиной 510мм.
Кровля скатная, не утепленная.
Внутренние стены - кирпичные 250 и 380 мм.
Перекрытия на отметке 0,000 - сборные пустотные плиты, на отметке + 3,600 - деревянные балки.

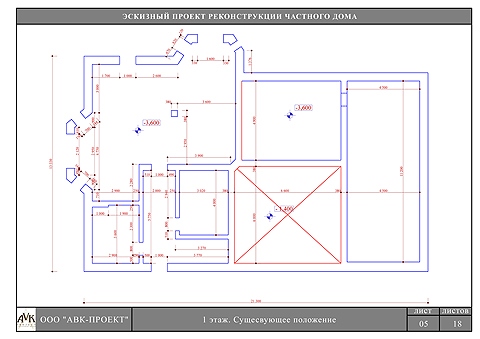

Существующее положение. Планировки.
Существующее положение. Планировки.


Задача:

Новый владелец коттеджа захотел надстроить еще один этаж, изменить планировки и переделать фасады.


Решение:

На первом этапе были разработаны планировки:

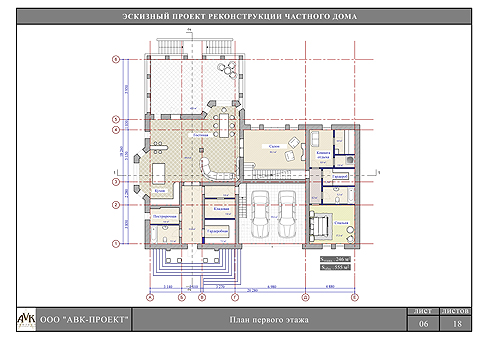

План первого этажа
План первого этажа

План второго этажа
План второго этажа

План мансарды
План мансарды

Далее было разработано несколько вариантов фасадов, утвержденный заказчиком вариант представлен ниже.

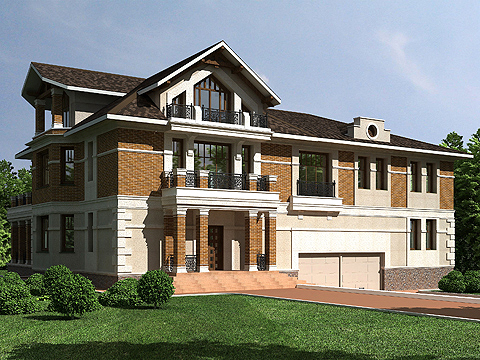

Проектное предложение реконструкции фасадов. Главный фасад.
Проектное предложение

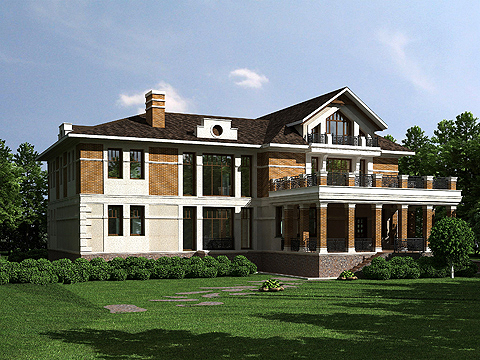

Проектное предложение. Дворовой фасад.
Проектное предложение. Дворовой фасад.


Проектом предусмотрено утепление первого этажа минераловатными плитами с последующим оштукатуриванием.
Второй этаж возводится в кирпиче с утеплением минераловатными плитами в теле стены.
Кровля утепленная из гибкой черепицы.

Страница проекта
Проект выполнен архитектурным бюро "АВК-Проект"
